Nguồn gốc: | Quảng Đông Trung Quốc (Đại lục) |
---|---|
Hàng hiệu: | DDW |
Chứng nhận: | ISO9001 ,CE , RoHS , FCC , 3C |
Số mô hình: | DDW-VPH0404 |
Số lượng đặt hàng tối thiểu: | 1 bộ / bộ |
Giá bán: | Negotiable |
chi tiết đóng gói: | Gói carton hai lớp |
Thời gian giao hàng: | 3 ngày làm việc sau khi thanh toán |
Điều khoản thanh toán: | T / T, L / C, Western Union, Alibaba Trade Assurance |
Khả năng cung cấp: | 1000 CÁI / Tháng |
số đầu vào / đầu ra: | 4 x 4 | độ phân giải đầu ra: | 1920 * 1080 |
---|---|---|---|
PIP tối đa trên mỗi màn hình: | 1,4,16, tùy chỉnh | Chất lượng màu sắc: | 32 bit |
Chuyển vùng, thu phóng, PIP: | Ủng hộ | Nguồn tín hiệu đầu ra đầu vào: | HDMI, DVI, VGA, AV, YPBPR, IP |
Phương pháp điều khiển: | RS232, LAN | Tên sản phẩm: | Bộ xử lý Video Wall |
Điểm nổi bật: | bộ xử lý đa màn hình,bộ xử lý ma trận video |

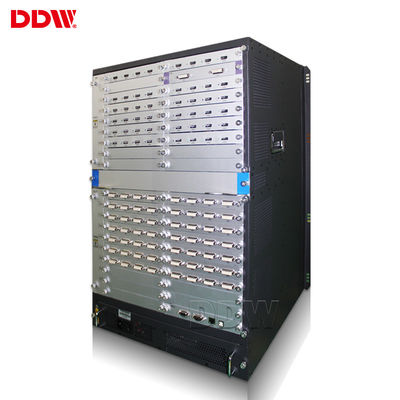

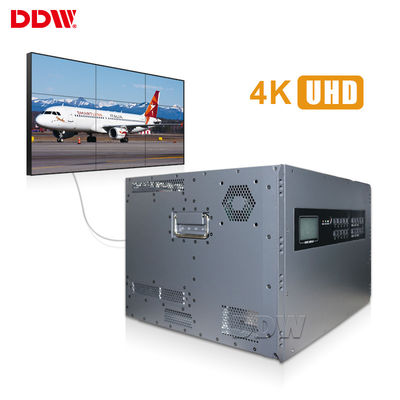

Bộ xử lý tường video HDmi 4x4 4K cho hệ thống video âm thanh chuyên nghiệp hội nghị
Các tính năng chính của bộ xử lý Video Wall:
1.Hỗ trợ đóng băng hình ảnh trên màn hình lớn
2.Hỗ trợ xử lý hiệu ứng cửa sổ mở
3.Tính linh hoạt để tăng bảng đầu vào / đầu ra
4 .Hiển thị hình ảnh thời gian thực, không bị rớt khung hình
5.Cấu hình phần cứng đầy đủ mà không cần hệ điều hành
6.Hỗ trợ một phần thẻ đầu vào và đầu ra với nội suy hỗn hợp
7.Thiết kế nguồn điện dự phòng, quạt điều khiển nhiệt
số 8 .Thẻ đầu vào / đầu ra hỗ trợ chức năng có thể thay nóng, cắm và chạy
9.Hỗ trợ hiển thị ở vị trí tùy ý, ở bất kỳ kích thước nào và bất kỳ chồng chất nào
10.Công nghệ xử lý song song bus tốc độ cao, xử lý không nén băng thông cao
Bo mạch kiến trúc phần cứng thuần túy bất kỳ kết hợp nào:

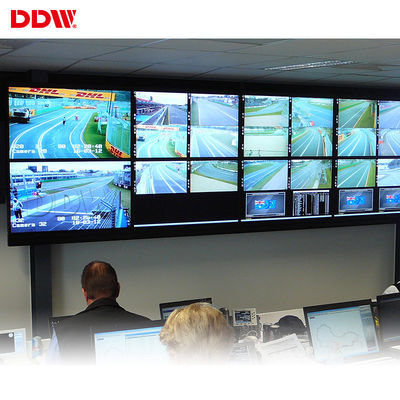

Quản lý tường video nhiều nhóm:
DDW Video Wall Bộ xử lý Thông số kỹ thuật
Loạt mô hình | Với CBD | Chức năng | Không có CBD | ||||
Mô tả chức năng | 4 kênh CBD, 16 kênh AV, 12 kênh đầu vào VGA / DVI, hỗ trợ nhiều trình phát ghép nối một cách tự do và có thể hiển thị các ký hiệu khác nhau cùng lúc với hệ thống, yêu cầu màn hình được tích hợp trong bảng mạch chuỗi | ~ | 16 kênh AV, 16 kênh đầu vào VGA / DVI, vỏ 6U hỗ trợ 16 mảng màn hình | ||||
Tín hiệu đầu vào (tùy chọn) | CVBS | Hỗ trợ định dạng PAL / NTSC, nhiều cổng BNC | ~ | ||||
VGA / RGBHV | Cổng VGA DB-15 đa kênh, hỗ trợ đầu vào định dạng đầy đủ VGA | ~ | |||||
HDMI, DVI, 4K-DVI, IP | Hỗ trợ đầu vào 4K (3840x2160), mỗi IP giải mã 4 kênh | ~ | |||||
YPbPr, YCbCr (có thể tùy chỉnh) | Cùng một đầu nối VGA, tín hiệu RGBHV, hỗ trợ định dạng PAL, NTSC và 720P, 1080i HSTV | ~ | |||||
SDI (có thể tùy chỉnh) | Cổng BNC | ~ | |||||
AV, SD / HD / 3G SDI, giải mã IP, cáp quang, DP, HDBaseT, Thẻ giám sát xem trước có thể được tùy chỉnh; | ~ | ~ | |||||
Độ phân giải đầu vào | lên đến 4K, độ phân giải thường được sử dụng | ||||||
Định dạng tín hiệu đầu ra | VGA, RGBHV | kênh tín hiệu XGA (1024x768 @ 60Hz) / cổng DB-15 | ~ | ||||
HDMI, DVI, 4K-DVI | Đầu ra HDMI, DVI | ~ | |||||
3G SDI (có thể tùy chỉnh) | Vòng lặp cổng BNC | ~ | |||||
Bộ chuyển đổi AV, YPbPr, DVI-HDMI, SD, HD, DP, HDBaset có thể được tùy chỉnh; | ~ | ~ | |||||
Độ phân giải đầu ra | lên đến 4K, độ phân giải thường được sử dụng | ||||||
Điều khiển | Cổng RS232 tiêu chuẩn | ||||||
Điều khiển từ xa IR (có thể tùy chỉnh), LAN contril, IOS, Android APP điều khiển (tùy chọn) | |||||||
Phần mềm điều khiển hệ thống | Phần mềm kiểm soát đặc biệt | ||||||
Nguồn cấp | Nguồn điện dự phòng 110-220VAC, 50 / 60Hz | ||||||
Tiêu dùng | 12W / kênh | ||||||
Nhiệt độ làm việc | -20 ° C —— 60 ° C | ||||||
Độ ẩm làm việc | 5-95% | ||||||
Đặc điểm kỹ thuật trường hợp | Khung tủ rackmount tiêu chuẩn 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U | ||||||
Giao diện điều khiển nối tiếp | RS-232,9-pin cái, Kiểu-D | ||||||
Tốc độ truyền | 115200 | ||||||
Cấu hình ghim | 2 = TX, 3 = RX, 5 = GND | ||||||
Giao diện điều khiển Ethernet | RJ-45 cái, TCP / IP | ||||||
Tốc độ điều khiển Ethernet | Tự động 10M hoặc 100M, Song công hoặc bán song công | ||||||
Thời gian làm việc | 365x7x24hrs |
Bộ điều khiển tường video Hareware U Thông số kỹ thuật của khung gầm
Kích thước khung gầm U | Bộ điều khiển Dims (mm) L * W * H |
Đóng gói độ mờ (mm) L * W * H |
NW (kg) | GW (kg) | Số đầu vào tối đa. | Nos đầu ra tối đa. | Mức tiêu thụ điện năng tối đa (Watts) |
2U | 406 × 440 × 102 | 590 × 530 × 190 | 11,25 | 12,25 | số 8 | số 8 | 200 |
3,5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
7U | 442 × 402 × 320 | 590 × 530 × 460 | 29,5 | 31,50 | 32 | 32 | 400 |
12,5U | 446 × 440 × 553 | 625 × 580 × 725 | 37,85 | 39,85 | 71 | 68 | 750 |
23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
