| Nguồn gốc: | Quảng Đông Trung Quốc (Đại lục) |
|---|---|
| Hàng hiệu: | DDW |
| Chứng nhận: | ISO9001 ,CE , RoHS , FCC , 3C |
| Số mô hình: | DDW-VPH7168 |
| Số lượng đặt hàng tối thiểu: | 1 bộ / bộ |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Gói carton hai lớp |
| Thời gian giao hàng: | 3 ngày làm việc sau khi thanh toán |
| Điều khoản thanh toán: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Khả năng cung cấp: | 1000 CÁI / Tháng |
| Số đầu vào tối đa: | 71 | Số đầu ra tối đa: | 68 |
|---|---|---|---|
| độ phân giải đầu ra: | 1920 * 1080 | PIP tối đa trên mỗi màn hình: | 1,4,16, tùy chỉnh |
| Tên sản phẩm: | Hộp điều khiển tường video | Chuyển vùng, thu phóng, PIP: | Ủng hộ |
| Nguồn tín hiệu đầu ra đầu vào: | HDMI, DVI, VGA, AV, YPBPR, IP | Phương pháp điều khiển: | RS232, LAN |
| Điểm nổi bật: | bộ điều khiển hiển thị video,bộ điều khiển tường video LCD |
||

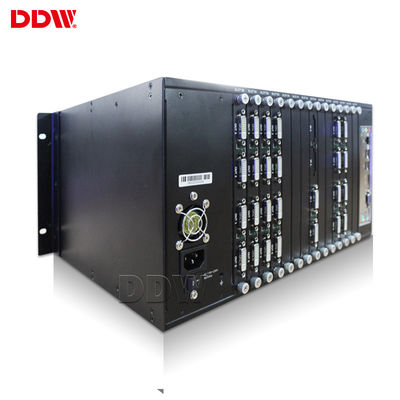

Hộp điều khiển treo tường video đa màn hình Độ phân giải đầu ra 1920 * 1080 Bộ điều khiển màn hình
Các tính năng chính của Hộp điều khiển treo tường Video:
Cài đặt và tháo gỡ đơn giản
Bo mạch kiến trúc phần cứng thuần túy bất kỳ kết hợp nào:
Thông số kỹ thuật hộp điều khiển tường video DDW
| Loạt mô hình | Với CBD | Chức năng | Không có CBD | ||||
| Mô tả chức năng | 4 kênh CBD, 16 kênh AV, 12 kênh đầu vào VGA / DVI,Vỏ 6U hỗ trợ 12 mảng màn hình, tương thích với độ phân giải cực cao 4000 / (8000) x2000 Ảnh nền động | ~ | 16 kênh AV, 16 kênh đầu vào VGA / DVI, vỏ 6U hỗ trợ 16 mảng màn hình | ||||
| Tín hiệu đầu vào (tùy chọn) | CVBS | Hỗ trợ định dạng PAL / NTSC, nhiều cổng BNC | ~ | ||||
| VGA / RGBHV | Cổng VGA DB-15 đa kênh, hỗ trợ đầu vào định dạng đầy đủ VGA | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | Hỗ trợ đầu vào 4K (3840x2160), mỗi IP giải mã 4 kênh | ~ | |||||
| YPbPr, YCbCr (có thể tùy chỉnh) | Cùng một đầu nối VGA, tín hiệu RGBHV, hỗ trợ định dạng PAL, NTSC và 720P, 1080i HSTV | ~ | |||||
| SDI (có thể tùy chỉnh) | Cổng BNC | ~ | |||||
| AV, SD / HD / 3G SDI, giải mã IP, cáp quang, DP, HDBaseT, Thẻ giám sát xem trước có thể được tùy chỉnh; | ~ | ~ | |||||
| Độ phân giải đầu vào | lên đến 4K, độ phân giải thường được sử dụng | ||||||
| Định dạng tín hiệu đầu ra | VGA, RGBHV | kênh tín hiệu XGA (1024x768 @ 60Hz) / cổng DB-15 | ~ | ||||
| HDMI, DVI, 4K-DVI | Đầu ra HDMI, DVI | ~ | |||||
| 3G SDI (có thể tùy chỉnh) | Vòng lặp cổng BNC | ~ | |||||
| Bộ chuyển đổi AV, YPbPr, DVI-HDMI, SD, HD, DP, HDBaset có thể được tùy chỉnh; | ~ | ~ | |||||
| Độ phân giải đầu ra | lên đến 4K, độ phân giải thường được sử dụng | ||||||
| Điều khiển | Cổng RS232 tiêu chuẩn | ||||||
| Điều khiển từ xa IR (có thể tùy chỉnh), LAN contril, IOS, Android APP điều khiển (tùy chọn) | |||||||
| Phần mềm điều khiển hệ thống | Phần mềm kiểm soát đặc biệt | ||||||
| Nguồn cấp | Nguồn điện dự phòng 110-220VAC, 50 / 60Hz | ||||||
| Tiêu dùng | 12W / kênh | ||||||
| Nhiệt độ làm việc | -20 ° C —— 60 ° C | ||||||
| Độ ẩm làm việc | 5-95% | ||||||
| Đặc điểm kỹ thuật trường hợp | Khung tủ rackmount tiêu chuẩn 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U | ||||||
| Giao diện điều khiển nối tiếp | RS-232,9-pin cái, Kiểu-D | ||||||
| Tốc độ truyền | 115200 | ||||||
| Cấu hình ghim | 2 = TX, 3 = RX, 5 = GND | ||||||
| Giao diện điều khiển Ethernet | RJ-45 cái, TCP / IP | ||||||
| Tốc độ điều khiển Ethernet | Tự động 10M hoặc 100M, Song công hoặc bán song công | ||||||
| Thời gian làm việc | 365x7x24hrs | ||||||
Bộ điều khiển tường video Hareware U Thông số kỹ thuật của khung gầm
| Kích thước khung gầm U | Bộ điều khiển Dims (mm) L * W * H |
Đóng gói độ mờ (mm) L * W * H |
NW (kg) | GW (kg) | Số đầu vào tối đa. | Nos đầu ra tối đa. | Mức tiêu thụ điện năng tối đa (Watts) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11,25 | 12,25 | số 8 | số 8 | 200 |
| 3,5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29,5 | 31,50 | 32 | 32 | 400 |
| 12,5U | 446 × 440 × 553 | 625 × 580 × 725 | 37,85 | 39,85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
