Nguồn gốc: | Quảng Đông Trung Quốc (Đại lục) |
---|---|
Hàng hiệu: | DDW |
Chứng nhận: | ISO9001 ,CE , RoHS , FCC , 3C |
Số mô hình: | DDW-VPH1616 |
Số lượng đặt hàng tối thiểu: | 1 bộ / bộ |
Giá bán: | Negotiable |
chi tiết đóng gói: | Gói carton hai lớp |
Thời gian giao hàng: | 3 ngày làm việc sau khi thanh toán |
Điều khoản thanh toán: | T / T, L / C, Western Union, Alibaba Trade Assurance |
Khả năng cung cấp: | 1000 CÁI / Tháng |
số đầu vào / đầu ra: | 16x16 | PIP tối đa trên mỗi màn hình: | 1,4,16, tùy chỉnh |
---|---|---|---|
Chất lượng màu sắc: | 32 bit | Nguồn tín hiệu đầu ra đầu vào: | HDMI, DVI, VGA, AV, YPBPR, IP |
Phương pháp điều khiển: | RS232, LAN | Tên sản phẩm: | Bộ điều khiển tường video PC |
Nhiệt độ làm việc: | -20 ° C —— 60 ° C | Tốc độ truyền: | 115200 |
Điểm nổi bật: | bộ điều khiển đa màn hình,bộ xử lý tường video vga |

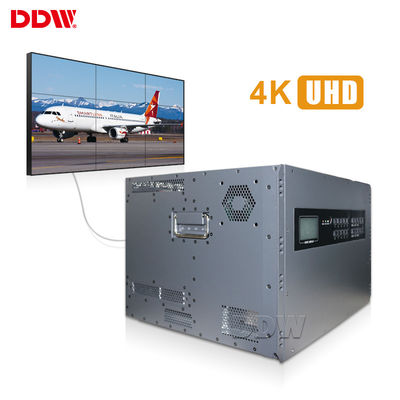

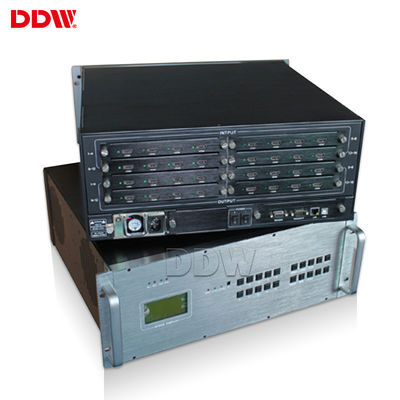

Bộ điều khiển tường video PC 16x16 Màn hình Led Màn hình lớn RS232 LAN
Bo mạch kiến trúc phần cứng thuần túy bất kỳ kết hợp nào:
Quản lý tường video nhiều nhóm:
Các tính năng chính của PC Video Wall Controller:
Thông số kỹ thuật của bộ điều khiển video tường DDW
Loạt mô hình | Với CBD | Chức năng | Không có CBD | ||||
Mô tả chức năng |
4 kênh CBD, 16 kênh AV, 12 kênh đầu vào VGA / DVI, hỗ trợ nhiều trình phát ghép nối một cách tự do và có thể hiển thị khác nhau đồng thời với hệ thống, yêu cầu màn hình được tích hợp trong bảng mạch chuỗi |
~ | 16 kênh AV, 16 kênh đầu vào VGA / DVI, vỏ 6U hỗ trợ 16 mảng màn hình | ||||
Tín hiệu đầu vào (tùy chọn) | CVBS | Hỗ trợ định dạng PAL / NTSC, nhiều cổng BNC | ~ | ||||
VGA / RGBHV | Cổng VGA DB-15 đa kênh, hỗ trợ đầu vào định dạng đầy đủ VGA | ~ | |||||
HDMI, DVI, 4K-DVI, IP | Hỗ trợ đầu vào 4K (3840x2160), mỗi IP giải mã 4 kênh | ~ | |||||
YPbPr, YCbCr (có thể tùy chỉnh) | Cùng một đầu nối VGA, tín hiệu RGBHV, hỗ trợ định dạng PAL, NTSC và 720P, 1080i HSTV | ~ | |||||
SDI (có thể tùy chỉnh) | Cổng BNC | ~ | |||||
AV, SD / HD / 3G SDI, giải mã IP, cáp quang, DP, HDBaseT, Thẻ giám sát xem trước có thể được tùy chỉnh; | ~ | ~ | |||||
Độ phân giải đầu vào | lên đến 4K, độ phân giải thường được sử dụng | ||||||
Định dạng tín hiệu đầu ra | VGA, RGBHV | kênh tín hiệu XGA (1024x768 @ 60Hz) / cổng DB-15 | ~ | ||||
HDMI, DVI, 4K-DVI | Đầu ra HDMI, DVI | ~ | |||||
3G SDI (có thể tùy chỉnh) | Vòng lặp cổng BNC | ~ | |||||
Bộ chuyển đổi AV, YPbPr, DVI-HDMI, SD, HD, DP, HDBaset có thể được tùy chỉnh; | ~ | ~ | |||||
Độ phân giải đầu ra | lên đến 4K, độ phân giải thường được sử dụng | ||||||
Điều khiển | Cổng RS232 tiêu chuẩn | ||||||
Điều khiển từ xa IR (có thể tùy chỉnh), LAN contril, IOS, Android APP điều khiển (tùy chọn) | |||||||
Phần mềm điều khiển hệ thống | Phần mềm kiểm soát đặc biệt | ||||||
Nguồn cấp | Nguồn điện dự phòng 110-220VAC, 50 / 60Hz | ||||||
Tiêu dùng | 12W / kênh | ||||||
Nhiệt độ làm việc | -20 ° C —— 60 ° C | ||||||
Độ ẩm làm việc | 5-95% | ||||||
Đặc điểm kỹ thuật trường hợp | Khung tủ rackmount tiêu chuẩn 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U | ||||||
Giao diện điều khiển nối tiếp | RS-232,9-pin cái, Kiểu-D | ||||||
Tốc độ truyền | 115200 | ||||||
Cấu hình ghim | 2 = TX, 3 = RX, 5 = GND | ||||||
Giao diện điều khiển Ethernet | RJ-45 cái, TCP / IP | ||||||
Tốc độ điều khiển Ethernet | Tự động 10M hoặc 100M, Song công hoặc bán song công | ||||||
Thời gian làm việc | 365x7x24hrs |
Bộ điều khiển tường video Hareware U Thông số kỹ thuật của khung gầm
Kích thước khung gầm U | Bộ điều khiển Dims (mm) L * W * H |
Đóng gói độ mờ (mm) L * W * H |
NW (kg) | GW (kg) | Số đầu vào tối đa. | Nos đầu ra tối đa. | Mức tiêu thụ điện năng tối đa (Watts) |
2U | 406 × 440 × 102 | 590 × 530 × 190 | 11,25 | 12,25 | số 8 | số 8 | 200 |
3,5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
7U | 442 × 402 × 320 | 590 × 530 × 460 | 29,5 | 31,50 | 32 | 32 | 400 |
12,5U | 446 × 440 × 553 | 625 × 580 × 725 | 37,85 | 39,85 | 71 | 68 | 750 |
23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
