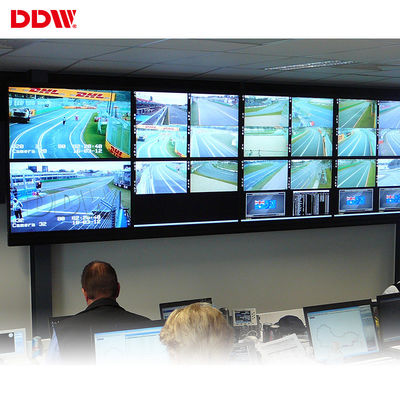

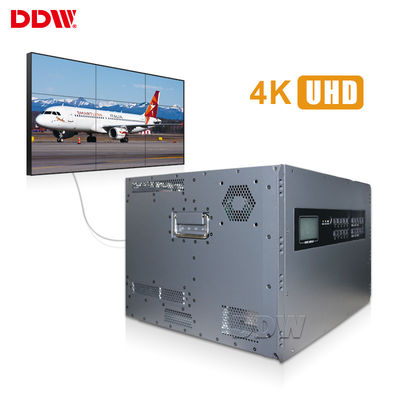

Đầu nối BNC Bộ điều khiển treo tường Video 3x2 Đầu ra đầu vào độ phân giải cao 1080p
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Quảng Đông Trung Quốc (Đại lục) |
| Hàng hiệu: | DDW |
| Chứng nhận: | ISO9001 ,CE , RoHS , FCC , 3C |
| Số mô hình: | DDW-VPH143140 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Gói carton hai lớp |
| Thời gian giao hàng: | 3 ngày làm việc sau khi thanh toán |
| Điều khoản thanh toán: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Khả năng cung cấp: | 1000 CÁI / Tháng |
|
Thông tin chi tiết |
|||
| Đầu vào số: | 143 | Số đầu ra: | 140 |
|---|---|---|---|
| Phương pháp điều khiển: | RS232, LAN | Độ đậm của màu: | 32bit / pixel |
| Đầu nối đầu vào: | BNC | Tên sản phẩm: | Video Wall Scaler |
| Tốc độ truyền: | 115200 | Nguồn tín hiệu đầu ra đầu vào: | Video trình kết nối BNC |
| Làm nổi bật: | trình chuyển đổi ma trận liền mạch hdmi,trình chuyển đổi tỷ lệ video |
||
Mô tả sản phẩm
Video Wall Scaler cho 3x2 Video Wall Đầu ra đầu vào độ phân giải cao 1080p
Video Wall Scaler có các tính năng chính sau:
1. Cấu hình phần cứng đầy đủ mà không cần hệ điều hành
2. Công nghệ xử lý song song bus tốc độ cao, xử lý không nén băng thông cao
3. Hiển thị hình ảnh thời gian thực, không bị rớt khung hình
4. Hỗ trợ hiển thị ở vị trí tùy ý, ở bất kỳ kích thước nào và bất kỳ chồng chất nào
5. Hỗ trợ xử lý hiệu ứng cửa sổ mở
6. Hỗ trợ đóng băng hình ảnh màn hình lớn
7. Hỗ trợ 7 x 24 không bị gián đoạn và làm việc ổn định
8. Tính linh hoạt để tăng bảng đầu vào / đầu ra
9. Hỗ trợ một phần thẻ đầu vào và đầu ra với nội suy hỗn hợp
10. Thẻ đầu vào / đầu ra hỗ trợ chức năng có thể thay thế nóng, cắm và chạy
11. Độ phân giải đầu ra lên đến 1920 x 1200
12. Giao diện đầu vào BNC, VGA, DVI, HDMI, SDI và RJ45 phong phú, hỗ trợ nhiều độ phân giải lên đến 1920 x 1200, điều khiển qua RS-232 hoặc Ethernet
13. Hỗ trợ thẻ nhớ hoặc truyền mạng Hình ảnh siêu nét, ảnh nền bức tường khảm siêu nét ngang hàng ngang hàng
14. Thiết kế nguồn điện dự phòng, quạt điều khiển nhiệt
15. Cấu hình bảng nối đa năng khung gầm + plug-in, hiệu suất tuyệt vời để tản nhiệt, khung gầm chống bụi, được trang bị bộ lọc không khí có thể thay thế có thể hoạt động ổn định trong thời gian dài, ngay cả trong môi trường khắc nghiệt
Bo mạch kiến trúc phần cứng thuần túy bất kỳ kết hợp nào:
- Khung xe công nghiệp với cấu trúc CPCI;
- Thiết kế mô-đun, bộ nguồn dự phòng kép hỗ trợ dự phòng nóng, quạt và các mô-đun khác theo ý muốn;
- Hỗ trợ mô-đun xử lý hệ thống có thể thay thế nóng, cung cấp nhiều loại khung và bo mạch khác nhau, để khách hàng tiết kiệm chi phí;
Quản lý tường video nhiều nhóm:
- Nó có thể quản lý nhiều bộ vách ghép cùng một lúc, các nguồn tín hiệu đầu vào chung giữa các bức tường ghép và đầu ra không gây nhiễu lẫn nhau;
- Cài đặt các độ phân giải khác nhau, điều chỉnh màu sắc và các thông số khác.
Thông số kỹ thuật của DDW Video Wall Scaler
| Loạt mô hình | Với CBD | Chức năng | Không có CBD | ||||
| Mô tả chức năng |
4 kênh CBD, 16 kênh AV, 12 kênh đầu vào VGA / DVI, hỗ trợ nhiều trình phát ghép nối một cách tự do và có thể hiển thị khác nhau đồng thời với hệ thống, yêu cầu màn hình được tích hợp trong bảng mạch chuỗi |
~ | 16 kênh AV, 16 kênh đầu vào VGA / DVI, vỏ 6U hỗ trợ 16 mảng màn hình | ||||
| Tín hiệu đầu vào (tùy chọn) | CVBS | Hỗ trợ định dạng PAL / NTSC, nhiều cổng BNC | ~ | ||||
| VGA / RGBHV | Cổng VGA DB-15 đa kênh, hỗ trợ đầu vào định dạng đầy đủ VGA | ~ | |||||
| HDMI, DVI, 4K-DVI, IP | Hỗ trợ đầu vào 4K (3840x2160), mỗi IP giải mã 4 kênh | ~ | |||||
| YPbPr, YCbCr (có thể tùy chỉnh) | Cùng một đầu nối VGA, tín hiệu RGBHV, hỗ trợ định dạng PAL, NTSC và 720P, 1080i HSTV | ~ | |||||
| SDI (có thể tùy chỉnh) | Cổng BNC | ~ | |||||
| AV, SD / HD / 3G SDI, giải mã IP, cáp quang, DP, HDBaseT, Thẻ giám sát xem trước có thể được tùy chỉnh; | ~ | ~ | |||||
| Độ phân giải đầu vào | lên đến 4K, độ phân giải thường được sử dụng | ||||||
| Định dạng tín hiệu đầu ra | VGA, RGBHV | kênh tín hiệu XGA (1024x768 @ 60Hz) / cổng DB-15 | ~ | ||||
| HDMI, DVI, 4K-DVI | Đầu ra HDMI, DVI | ~ | |||||
| 3G SDI (có thể tùy chỉnh) | Vòng lặp cổng BNC | ~ | |||||
| Bộ chuyển đổi AV, YPbPr, DVI-HDMI, SD, HD, DP, HDBaset có thể được tùy chỉnh; | ~ | ~ | |||||
| Độ phân giải đầu ra | lên đến 4K, độ phân giải thường được sử dụng | ||||||
| Điều khiển | Cổng RS232 tiêu chuẩn | ||||||
| Điều khiển từ xa IR (có thể tùy chỉnh), LAN contril, IOS, Android APP điều khiển (tùy chọn) | |||||||
| Phần mềm điều khiển hệ thống | Phần mềm kiểm soát đặc biệt | ||||||
| Nguồn cấp | Nguồn điện dự phòng 110-220VAC, 50 / 60Hz | ||||||
| Tiêu dùng | 12W / kênh | ||||||
| Nhiệt độ làm việc | -20 ° C —— 60 ° C | ||||||
| Độ ẩm làm việc | 5-95% | ||||||
| Đặc điểm kỹ thuật trường hợp | Khung tủ rackmount tiêu chuẩn 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U | ||||||
| Giao diện điều khiển nối tiếp | RS-232,9-pin cái, Kiểu-D | ||||||
| Tốc độ truyền | 115200 | ||||||
| Cấu hình ghim | 2 = TX, 3 = RX, 5 = GND | ||||||
| Giao diện điều khiển Ethernet | RJ-45 cái, TCP / IP | ||||||
| Tốc độ điều khiển Ethernet | Tự động 10M hoặc 100M, Song công hoặc bán song công | ||||||
| Thời gian làm việc | 365x7x24hrs | ||||||

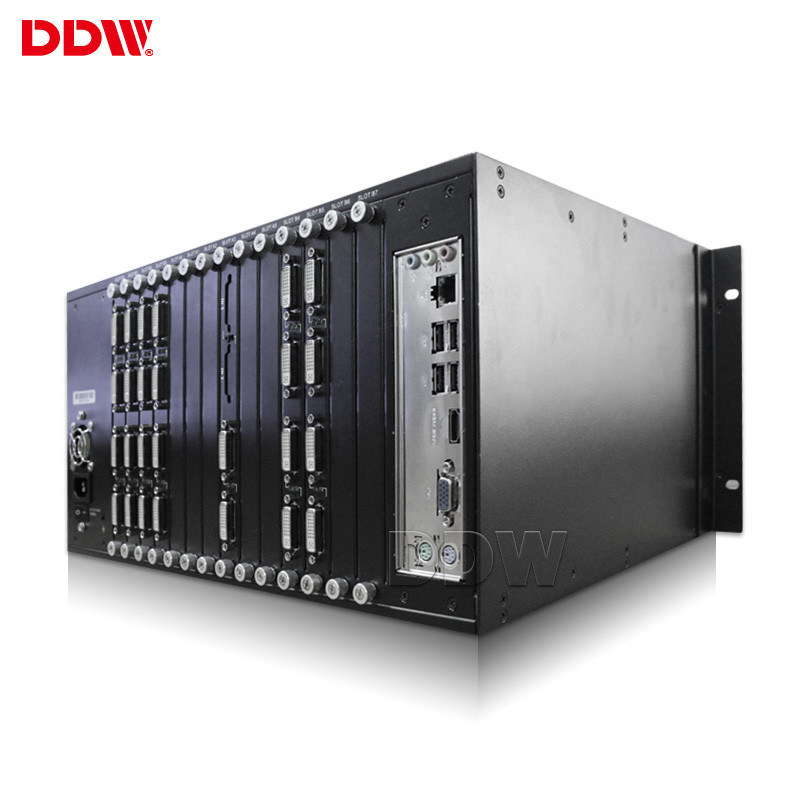

Bộ điều khiển tường video Hareware U Thông số kỹ thuật của khung gầm
| Kích thước khung gầm U | Bộ điều khiển Dims (mm) L * W * H |
Đóng gói độ mờ (mm) L * W * H |
NW (kg) | GW (kg) | Số đầu vào tối đa. | Nos đầu ra tối đa. | Mức tiêu thụ điện năng tối đa (Watts) |
| 2U | 406 × 440 × 102 | 590 × 530 × 190 | 11,25 | 12,25 | số 8 | số 8 | 200 |
| 3,5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
| 7U | 442 × 402 × 320 | 590 × 530 × 460 | 29,5 | 31,50 | 32 | 32 | 400 |
| 12,5U | 446 × 440 × 553 | 625 × 580 × 725 | 37,85 | 39,85 | 71 | 68 | 750 |
| 23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
