| Nguồn gốc: | Quảng Đông Trung Quốc (Đại lục) |
|---|---|
| Hàng hiệu: | DDW |
| Chứng nhận: | ISO9001 ,CE , RoHS , FCC , 3C |
| Số mô hình: | DDW-VM0505 |
| Số lượng đặt hàng tối thiểu: | 1 bộ / bộ |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Gói carton hai lớp |
| Thời gian giao hàng: | 3 ngày làm việc sau khi thanh toán |
| Điều khoản thanh toán: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Khả năng cung cấp: | 1000 CÁI / Tháng |
| độ phân giải đầu ra: | 1920 * 1080 | PIP tối đa trên mỗi màn hình: | 1,4,16, tùy chỉnh |
|---|---|---|---|
| Chất lượng màu sắc: | 32 bit | Chuyển vùng, thu phóng, PIP: | Ủng hộ |
| Nguồn tín hiệu đầu ra đầu vào: | HDMI, DVI, VGA, AV, YPBPR, IP | Tên sản phẩm: | Ma trận tường video |
| Số đầu vào: | 5 | Số đầu ra: | 5 |
| Điểm nổi bật: | bộ ghép kênh video wall,bộ điều khiển ma trận video |
||

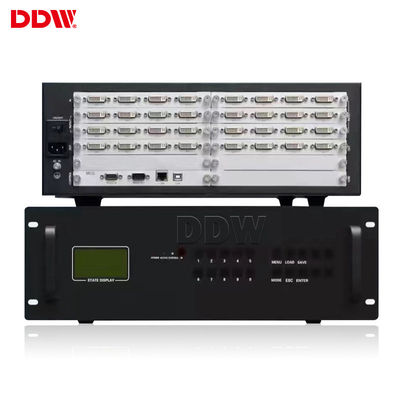

Ma trận treo tường Video Tiêu thụ từ xa APP tùy chỉnh 12W / kênh
Các tính năng của Ma trận Tường Video:
Chức năng hiển thị chia 1, 2 chia ~ 4 (một màn hình duy nhất)
Một màn hình duy nhất cho đến 4 nguồn tín hiệu đầu vào đồng thời, nó có thể được bố trí theo bất kỳ mẫu nào và hình ảnh chồng lên nhau.

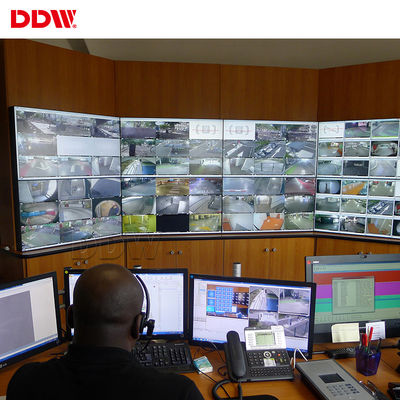

2, Hỗ trợ cấu hình Video Wall
iMAX-5000 series, được tích hợp độ phân giải cao của bộ xử lý hình ảnh kỹ thuật số, hỗ trợ cả cấu hình video wall ma trận và khảm.
3, Bộ xử lý chuyển mạch liền mạch bên trong
Không có khớp nối, không có màn hình đen, bộ xử lý chuyển đổi video mượt mà bên trong.
4, Chức năng PIP / POP
Hỗ trợ chức năng ảnh trong ảnh (PIP) ảnh ngoài ảnh (POP).
Một màn hình có thể được chồng 4 nội dung trên màn hình.Bạn cũng có thể đặt kích thước và định vị hoặc vượt qua biên giới ở bất kỳ màn hình nào khác.
5, Chức năng thu phóng một phần
Hỗ trợ trong một chức năng phóng to màn hình duy nhất.Bạn có thể phóng to xem hình ảnh từ bất kỳ nguồn tín hiệu nào trong một khu vực cụ thể.
6, Giao diện người dùng đồ họa thân thiện với người dùng
Chỉ cần sử dụng thiết bị chuột, nhấp vào nội dung video mà bạn muốn phát, sau đó kéo và thả kích thước và vị trí hiển thị.
7, Hỗ trợ chuyển đổi định dạng Đa đầu vào
VGA, DVI, CVBS, HDMI và SDI như hỗ trợ định dạng đa đầu vào.
số 8, Phát lại vòng lặp
Nó có thể được lưu trữ hơn 100 bộ chế độ hiển thị.
Hỗ trợ phát lại vòng lặp và chuyển đổi điều khiển qua RS232 mạng hoặc chế độ TCP / IP.
9, Đầu vào và đầu ra nhỏ gọn và có thể mở rộng
40 kênh đầu vào, có thể được mở rộng lên đến 18 hoặc 36 kênh đầu ra, bạn có thể nhận ra một hệ thống đa màn hình quy mô lớn trong một vỏ một đơn vị nhỏ gọn.
10, Thiết kế tiết kiệm điện
Tích hợp bo mạch đồ họa tiết kiệm điện và hiệu ứng giảm các bộ phận bằng thiết kế cấu trúc một đơn vị.
11, Thay thế dễ dàng
Có thể dễ dàng giới thiệu và mở rộng bảng đầu vào-đầu ra có thể tháo rời phía sau.
Người dùng có thể thay thế bo mạch đầu vào và đầu ra bằng một đơn vị duy nhất mà không cần tháo toàn bộ khung máy ra khỏi giá.
DDW Ma trận tường videoThông số kỹ thuật
| Mục số | Các thành phần | Mô tả | QTY / tín hiệu | loại tín hiệu | |||||
| 1 | Ma trận tường video DDW-VM0505 | Đầu vào 5HDMI, đầu ra 5HDMI, phần cứng thuần túy, hỗ trợ nhiều trình phát ghép nối tự do và có thể hiển thị các dấu hiệu khác nhau cùng một lúc cho hệ thống, yêu cầu màn hình được tích hợp trong bảng mạch chuỗi | 10 | HDMI | |||||
| 2 | Phần mềm | Được cài đặt trong PC để điều khiển, cửa sổ hệ điều hành | 1 | ||||||
| 3 | Phụ kiện | Phích cắm nguồn, Bộ điều khiển IR, Sách hướng dẫn bằng tiếng Anh | 1 | ||||||
| thẻ đầu vào | |||||||||
| giao diện | 5 * HDMI loại a | ||||||||
| giao thức tín hiệu | HDMI 1.3, HDCP 1.3, DVI1..0 tương thích | ||||||||
| EDID | ủng hộ | ||||||||
| băng thông đầu vào | 165MHZ | ||||||||
| sự phân giải | HDTV 1920 * 1080 @ 60HZ, HDCP 1920 * 1200 @ 60HZ | ||||||||
| thẻ đầu ra | |||||||||
| giao diện | 5 * HDMI loại a | ||||||||
| giao thức tín hiệu | HDMI 1.3, VGA 1.0, DVI1..0 tương thích | ||||||||
| băng thông đầu ra | 165MHZ | ||||||||
| độ phân giải đầu ra |
1920x1200 @ 60Hz, 1920x1080 @ 60Hz, 1680x1050 @ 60Hz, 1600x1200 @ 60Hz, 1600x900 @ 60Hz, 1440x900 @ 60Hz, 1400x1050 @ 60Hz, 1366x768 @ 60Hz, 1280x1024 @ 60Hz, 1280x960 @ 60Hz, 1280x800 @ 60Hz, 1280x720 @ 60Hz, 1024x768 @ 60Hz, 800x600 @ 60Hz |
||||||||
| chuyển đổi hiệu ứng | chuyển đổi liền mạch | ||||||||
| Chức năng hệ thống | |||||||||
| RS232 IN | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240V | ||||||||
| Hỗ trợ hệ thống màu | PAL / NTSC / SECAM | ||||||||
| Loại điều khiển | Điều khiển từ xa & phần mềm IR | ||||||||
| Ngôn ngữ Menu | Tiếng Anh / Tiếng Trung (Nhiều ngôn ngữ có thể được tùy chỉnh) | ||||||||
| Màn hình dọc / ngang | Ủng hộ | ||||||||
| Kết hợp Hiển thị | Hỗ trợ kết hợp bất kỳ số lượng màn hình theo chiều ngang & chiều dọc và hiển thị màn hình | ||||||||
| Hỗ trợ kết hợp tất cả các màn hình với nhau để hiển thị một hình ảnh | |||||||||
| Màn hình rắn | Hỗ trợ từng đầu vào màn hình với tín hiệu riêng biệt | ||||||||
| PIP / Thu phóng / Chuyển vùng | KHÔNG | ||||||||
| Nhiều giao diện | Hỗ trợ DVI, HDMI, VGA, AV & nhiều đầu vào tín hiệu | ||||||||
| Độ phân giải phong phú | Hỗ trợ 1080P, 1080I, 720P, 480P và nhiều đầu vào độ phân giải | ||||||||
| Điều khoản & Điều kiện Thanh toán | |||||||||
| Bảo hành: Bảo hành 3 năm, tính thêm phí nếu bảo hành thêm năm. | |||||||||
Đặc điểm kỹ thuật của đầu nối đầu vào / đầu ra
| Đầu vào VGA / RGB | Đầu vào: D-Sub 15pin HD, cái | |
| Chế độ đồng bộ hóa: Đồng bộ hóa độc lập HV | ||
| Độ sâu màu: 32bit / pixel | ||
| Độ phân giải: 640 * 480 / 60HZ — 1920 * 1200 / 60HZ | ||
| Trở kháng đầu vào: 75Ω | ||
| Đầu vào video | Đầu nối đầu vào: BNC | |
| Phát hiện: tự động phát hiện định dạng đầy đủ | ||
| Trở kháng đầu vào: 75Ω | ||
| Đầu ra VGA hoặc DVI | Độ phân giải: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| Độ sâu màu: 32bit / pixel | ||
| Trở kháng đầu ra: 75Ω | ||
| Tính chất vật lý của đầu nối đầu vào / đầu ra | ||
| Tín hiệu | Kết nối | Kiểu |
| Đầu vào VIDEO tổng hợp | BNC | giống cái |
| Đầu vào VGA | D-Sub HD 15 pin | giống cái |
| Đầu ra VGA | D-Sub HD 15 pin | giống cái |
| Đầu ra DVI | 24 + 5 hoặc 24 + 1 tiêu chuẩn | giống cái |
| AUX RS-232 | D-Sub 9 chân | giống cái |
| RS-232 chính | D-Sub 9 chân | giống cái |
