| Nguồn gốc: | Quảng Đông Trung Quốc (Đại lục) |
|---|---|
| Hàng hiệu: | DDW |
| Chứng nhận: | ISO9001 ,CE , RoHS , FCC , 3C |
| Số mô hình: | DDW-VM0404 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị / đơn vị |
| Giá bán: | Negotiable |
| chi tiết đóng gói: | Gói carton hai lớp |
| Thời gian giao hàng: | 3 ngày làm việc sau khi thanh toán |
| Điều khoản thanh toán: | T / T, L / C, Western Union, Alibaba Trade Assurance |
| Khả năng cung cấp: | 1000 CÁI / Tháng |
| độ phân giải đầu ra: | 1920x1080 | PIP tối đa trên mỗi màn hình: | 1,4,16, tùy chỉnh |
|---|---|---|---|
| Nguồn tín hiệu: | HDMI, DVI, VGA, AV, YPBPR, IP | Tên sản phẩm: | Ma trận bộ điều khiển tường video |
| Tốc độ truyền: | 115200 | Thời gian làm việc: | 365x7x24hrs |
| AC IN: | AC100-240V | IR IN: | 1 |
| Điểm nổi bật: | bộ ghép kênh video wall,bộ điều khiển ma trận video |
||

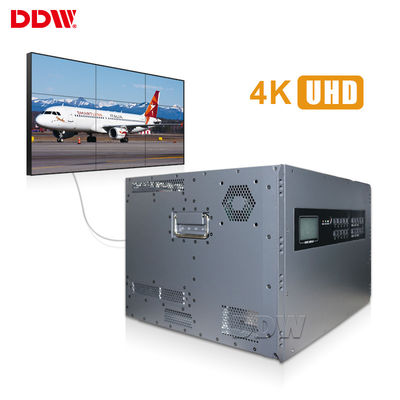

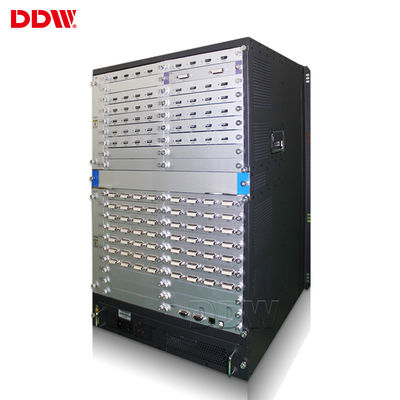

Datapath 4X4 Video Wall Matrix Phương pháp điều khiển RS232 / IP
DDW Ma trận tường videoGiới thiệu

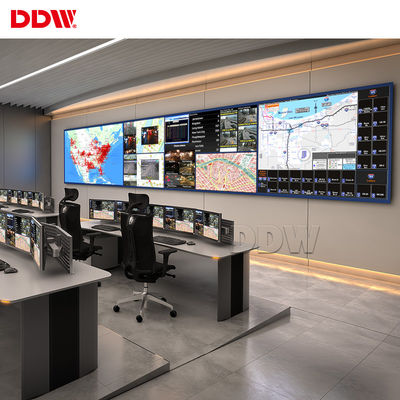

DDW Ma trận tường videolà một trong những bộ xử lý Video wall chuyên nghiệp được mô-đun hóa và phần cứng mà shỗ trợ HDMI, DVI, VGA, AV, YPBPR, mỗi kênh hỗ trợ đầu vào và đầu ra tín hiệu độ phân giải 1920 x1200, RS232 và phương pháp điều khiển IP.Bộ xử lý video wall có thể được sử dụng rộng rãi cho: hệ thống giám sát, chỉ đạo, lập lịch trình, an ninh công cộng, hệ thống giám sát hỏa hoạn, quân sự, thời tiết, đường sắt và hàng không, hệ thống hội nghị truyền hình, hệ thống truy vấn.
Các tính năng chính của DDW Video Wall Matrix:
1. Cấu hình phần cứng đầy đủ mà không cần hệ điều hành
2. Công nghệ xử lý song song bus tốc độ cao, xử lý không nén băng thông cao
3. Hiển thị hình ảnh thời gian thực, không bị rớt khung hình
4. Hỗ trợ hiển thị ở vị trí tùy ý, ở bất kỳ kích thước nào và bất kỳ chồng chất nào
5. Hỗ trợ xử lý hiệu ứng cửa sổ mở
6. Hỗ trợ đóng băng hình ảnh màn hình lớn
7. Hỗ trợ 7 x 24 không bị gián đoạn và làm việc ổn định
8. Tính linh hoạt để tăng bảng đầu vào / đầu ra
9. Hỗ trợ một phần thẻ đầu vào và đầu ra với nội suy hỗn hợp
10. Thẻ đầu vào / đầu ra hỗ trợ chức năng có thể thay thế nóng, cắm và chạy
11. Độ phân giải đầu ra lên đến 1920 x 1200
Thông số kỹ thuật ma trận tường video DDW
| Mục số | Các thành phần | Mô tả | QTY / tín hiệu | loại tín hiệu | |||||
| 1 | Công tắc chuyển mạch ma trận tường videoDDW-VM0404 | Đầu vào 4HDMI, đầu ra 4HDMI, phần cứng thuần túy, hỗ trợ nhiều trình phát ghép nối một cách tự do và có thể hiển thị các dấu hiệu khác nhau cùng một lúc cho hệ thống, yêu cầu màn hình được tích hợp trong bảng mạch chuỗi | số 8 | HDMI | |||||
| 2 | Phần mềm | Được cài đặt trong PC để điều khiển, cửa sổ hệ điều hành | 1 | ||||||
| 3 | Phụ kiện | Phích cắm nguồn, Bộ điều khiển IR, Sách hướng dẫn bằng tiếng Anh | 1 | ||||||
| thẻ đầu vào | |||||||||
| giao diện | 4 * HDMI loại a | ||||||||
| giao thức tín hiệu | HDMI 1.3, HDCP 1.3, DVI1..0 tương thích | ||||||||
| EDID | ủng hộ | ||||||||
| băng thông đầu vào | 165MHZ | ||||||||
| sự phân giải | HDTV 1920 * 1080 @ 60HZ, HDCP 1920 * 1200 @ 60HZ | ||||||||
| thẻ đầu ra | |||||||||
| giao diện | 4 * HDMI loại a | ||||||||
| giao thức tín hiệu | HDMI 1.3, VGA 1.0, DVI1..0 tương thích | ||||||||
| băng thông đầu ra | 165MHZ | ||||||||
| độ phân giải đầu ra |
1920x1200 @ 60Hz, 1920x1080 @ 60Hz, 1680x1050 @ 60Hz, 1600x1200 @ 60Hz, 1600x900 @ 60Hz, 1440x900 @ 60Hz, 1400x1050 @ 60Hz, 1366x768 @ 60Hz, 1280x1024 @ 60Hz, 1280x960 @ 60Hz, 1280x800 @ 60Hz, 1280x720 @ 60Hz, 1024x768 @ 60Hz, 800x600 @ 60Hz |
||||||||
| chuyển đổi hiệu ứng | chuyển đổi liền mạch | ||||||||
| Chức năng hệ thống | |||||||||
| RS232 IN | 1 | ||||||||
| IR IN | 1 | ||||||||
| AC IN | AC100-240V | ||||||||
| Hỗ trợ hệ thống màu | PAL / NTSC / SECAM | ||||||||
| Loại điều khiển | Điều khiển từ xa & phần mềm IR | ||||||||
| Ngôn ngữ Menu | Tiếng Anh / Tiếng Trung (Nhiều ngôn ngữ có thể được tùy chỉnh) | ||||||||
| Màn hình dọc / ngang | Ủng hộ | ||||||||
| Kết hợp Hiển thị | Hỗ trợ kết hợp bất kỳ số lượng màn hình theo chiều ngang & chiều dọc và hiển thị màn hình | ||||||||
| Hỗ trợ kết hợp tất cả các màn hình với nhau để hiển thị một hình ảnh | |||||||||
| Màn hình rắn | Hỗ trợ từng đầu vào màn hình với tín hiệu riêng biệt | ||||||||
| PIP / Thu phóng / Chuyển vùng | KHÔNG | ||||||||
| Nhiều giao diện | Hỗ trợ DVI, HDMI, VGA, AV & nhiều đầu vào tín hiệu | ||||||||
| Độ phân giải phong phú | Hỗ trợ 1080P, 1080I, 720P, 480P và nhiều đầu vào độ phân giải | ||||||||
| Điều khoản & Điều kiện Thanh toán | |||||||||
| Bảo hành: Bảo hành 3 năm, tính thêm phí nếu bảo hành thêm năm. | |||||||||
Đặc điểm kỹ thuật của đầu nối đầu vào / đầu ra
| Đầu vào VGA / RGB | Đầu vào: D-Sub 15pin HD, cái | |
| Chế độ đồng bộ hóa: Đồng bộ hóa độc lập HV | ||
| Độ sâu màu: 32bit / pixel | ||
| Độ phân giải: 640 * 480 / 60HZ — 1920 * 1200 / 60HZ | ||
| Trở kháng đầu vào: 75Ω | ||
| Đầu vào video | Đầu nối đầu vào: BNC | |
| Phát hiện: tự động phát hiện định dạng đầy đủ | ||
| Trở kháng đầu vào: 75Ω | ||
| Đầu ra VGA hoặc DVI | Độ phân giải: 1024x768 / 60HZ-1920x1200 / 60HZ | |
| Độ sâu màu: 32bit / pixel | ||
| Trở kháng đầu ra: 75Ω | ||
| Tính chất vật lý của đầu nối đầu vào / đầu ra | ||
| Tín hiệu | Kết nối | Kiểu |
| Đầu vào VIDEO tổng hợp | BNC | giống cái |
| Đầu vào VGA | D-Sub HD 15 pin | giống cái |
| Đầu ra VGA | D-Sub HD 15 pin | giống cái |
| Đầu ra DVI | 24 + 5 hoặc 24 + 1 tiêu chuẩn | giống cái |
| AUX RS-232 | D-Sub 9 chân | giống cái |
| RS-232 chính | D-Sub 9 chân | giống cái |
