Nguồn gốc: | Quảng Đông Trung Quốc (Đại lục) |
---|---|
Hàng hiệu: | DDW |
Chứng nhận: | ISO9001 ,CE , RoHS , FCC , 3C |
Số mô hình: | DDW-VPH0404 |
Số lượng đặt hàng tối thiểu: | 1 đơn vị / đơn vị |
Giá bán: | Negotiable |
chi tiết đóng gói: | Gói carton hai lớp |
Thời gian giao hàng: | 3 ngày làm việc sau khi thanh toán |
Điều khoản thanh toán: | T / T, L / C, Western Union, Alibaba Trade Assurance |
Khả năng cung cấp: | 1000 CÁI / Tháng |
độ phân giải đầu ra: | 1920x1080 | PIP tối đa trên mỗi màn hình: | 1,4,16, tùy chỉnh |
---|---|---|---|
Nguồn tín hiệu: | HDMI, DVI, VGA, AV, YPBPR, IP | độ phân giải đầu ra: | Lên đến 4k |
Tên sản phẩm: | Bộ xử lý Video Wall | Tốc độ truyền: | 115200 |
Thời gian làm việc: | 365x7x24hrs | Nhiệt độ làm việc: | -20 ° C —— 60 ° C |
Điểm nổi bật: | bộ xử lý đa màn hình,bộ xử lý ma trận video |

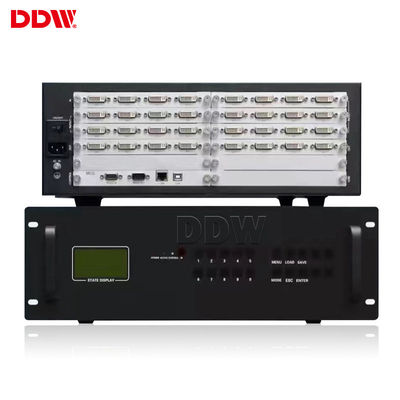

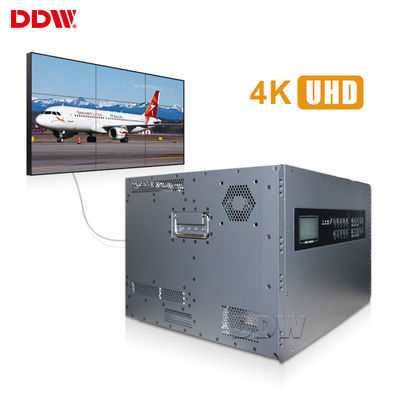

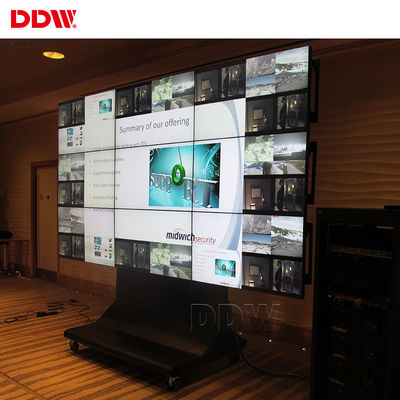

Bộ xử lý tường video 1920x1080 cho hệ thống tường video LCD 2x2 HDMI DVI VGA
Giới thiệu bộ xử lý tường video DDW
DDW Bộ xử lý Video Walllà một trong những bộ xử lý Video wall chuyên nghiệp được mô-đun hóa và phần cứng mà shỗ trợ HDMI, DVI, VGA, AV, YPBPR, mỗi kênh hỗ trợ đầu vào và đầu ra tín hiệu độ phân giải 1920 x1200, RS232 và phương pháp điều khiển IP.Bộ xử lý video wall có thể được sử dụng rộng rãi cho: hệ thống giám sát, chỉ đạo, lập lịch trình, an ninh công cộng, hệ thống giám sát hỏa hoạn, quân sự, thời tiết, đường sắt và hàng không, hệ thống hội nghị truyền hình, hệ thống truy vấn.
Các tính năng chính của Bộ xử lý video tường DDW:
1. Cấu hình phần cứng đầy đủ mà không cần hệ điều hành
2. Công nghệ xử lý song song bus tốc độ cao, xử lý không nén băng thông cao
3. Hiển thị hình ảnh thời gian thực, không bị rớt khung hình
4. Hỗ trợ hiển thị ở vị trí tùy ý, ở bất kỳ kích thước nào và bất kỳ chồng chất nào
5. Hỗ trợ xử lý hiệu ứng cửa sổ mở
6. Hỗ trợ đóng băng hình ảnh màn hình lớn
7. Hỗ trợ 7 x 24 không bị gián đoạn và làm việc ổn định
8. Tính linh hoạt để tăng bảng đầu vào / đầu ra
9. Hỗ trợ một phần thẻ đầu vào và đầu ra với nội suy hỗn hợp
10. Thẻ đầu vào / đầu ra hỗ trợ chức năng có thể thay thế nóng, cắm và chạy
11. Độ phân giải đầu ra lên đến 1920 x 1200
DDW Video Wall Bộ xử lýThông số kỹ thuật
Loạt mô hình | Với CBD | Chức năng | Không có CBD | ||||
Mô tả chức năng | 4 kênh CBD, 16 kênh AV, 12 kênh đầu vào VGA / DVI, hỗ trợ nhiều trình phát ghép nối một cách tự do và có thể hiển thị các ký hiệu khác nhau cùng lúc với hệ thống, yêu cầu màn hình được tích hợp trong bảng mạch chuỗi | ~ | 16 kênh AV, 16 kênh đầu vào VGA / DVI, vỏ 6U hỗ trợ 16 mảng màn hình | ||||
Tín hiệu đầu vào (tùy chọn) | CVBS | Hỗ trợ định dạng PAL / NTSC, nhiều cổng BNC | ~ | ||||
VGA / RGBHV | Cổng VGA DB-15 đa kênh, hỗ trợ đầu vào định dạng đầy đủ VGA | ~ | |||||
HDMI, DVI, 4K-DVI, IP | Hỗ trợ đầu vào 4K (3840x2160), mỗi IP giải mã 4 kênh | ~ | |||||
YPbPr, YCbCr (có thể tùy chỉnh) | Cùng một đầu nối VGA, tín hiệu RGBHV, hỗ trợ định dạng PAL, NTSC và 720P, 1080i HSTV | ~ | |||||
SDI (có thể tùy chỉnh) | Cổng BNC | ~ | |||||
AV, SD / HD / 3G SDI, giải mã IP, cáp quang, DP, HDBaseT, Thẻ giám sát xem trước có thể được tùy chỉnh; | ~ | ~ | |||||
Độ phân giải đầu vào | lên đến 4K, độ phân giải thường được sử dụng | ||||||
Định dạng tín hiệu đầu ra | VGA, RGBHV | kênh tín hiệu XGA (1024x768 @ 60Hz) / cổng DB-15 | ~ | ||||
HDMI, DVI, 4K-DVI | Đầu ra HDMI, DVI | ~ | |||||
3G SDI (có thể tùy chỉnh) | Vòng lặp cổng BNC | ~ | |||||
Bộ chuyển đổi AV, YPbPr, DVI-HDMI, SD, HD, DP, HDBaset có thể được tùy chỉnh; | ~ | ~ | |||||
Độ phân giải đầu ra | lên đến 4K, độ phân giải thường được sử dụng | ||||||
Điều khiển | Cổng RS232 tiêu chuẩn | ||||||
Điều khiển từ xa IR (có thể tùy chỉnh), LAN contril, IOS, Android APP điều khiển (tùy chọn) | |||||||
Phần mềm điều khiển hệ thống | Phần mềm kiểm soát đặc biệt | ||||||
Nguồn cấp | Nguồn điện dự phòng 110-220VAC, 50 / 60Hz | ||||||
Tiêu dùng | 12W / kênh | ||||||
Nhiệt độ làm việc | -20 ° C —— 60 ° C | ||||||
Độ ẩm làm việc | 5-95% | ||||||
Đặc điểm kỹ thuật trường hợp | Khung tủ rackmount tiêu chuẩn 2U, 3.5U, 7U, 10U, 12.5U, 15U, 23U | ||||||
Giao diện điều khiển nối tiếp | RS-232,9-pin cái, Kiểu-D | ||||||
Tốc độ truyền | 115200 | ||||||
Cấu hình ghim | 2 = TX, 3 = RX, 5 = GND | ||||||
Giao diện điều khiển Ethernet | RJ-45 cái, TCP / IP | ||||||
Tốc độ điều khiển Ethernet | Tự động 10M hoặc 100M, Song công hoặc bán song công | ||||||
Thời gian làm việc | 365x7x24hrs |
Bộ điều khiển tường video Hareware U Thông số kỹ thuật của khung gầm
Kích thước khung gầm U | Bộ điều khiển Dims (mm) L * W * H |
Đóng gói độ mờ (mm) L * W * H |
NW (kg) | GW (kg) | Số đầu vào tối đa. | Nos đầu ra tối đa. | Mức tiêu thụ điện năng tối đa (Watts) |
2U | 406 × 440 × 102 | 590 × 530 × 190 | 11,25 | 12,25 | số 8 | số 8 | 200 |
3,5U | 450x440x170 | 620x620x270 | 18,25 | 19,25 | 16 | 16 | 320 |
7U | 442 × 402 × 320 | 590 × 530 × 460 | 29,5 | 31,50 | 32 | 32 | 400 |
12,5U | 446 × 440 × 553 | 625 × 580 × 725 | 37,85 | 39,85 | 71 | 68 | 750 |
23U | 442 × 43 × 1022 | 615 × 570 × 1180 | 80.46 | 82.46 | 143 | 140 | 1300 |
